美國對我國“雙反”將對中國輪胎制造商產生了較大影響，提高產品質量和價格是輪胎企業突破國外輪胎銷售壁壘的重要途徑。硫化工序是輪胎生產的關鍵工序之一，硫化機是硫化工序的關鍵設備，硫化工序生產質量的好壞必將影響到輪胎整體產品的質量。如何提高硫化機自動化、智能化的水平以及工藝參數的控制精度已經成為提高輪胎產品質量的一個關重要的環節。傳統的硫化機都是單機控制的方式，機臺之間的數據無法共享。同時單機控制方式也存在數據采集繁瑣、歷史數據查詢麻煩^[1]等問題。結合現場實際情況，本文結合軟控在橡膠輪胎行業多年的自動控制和信息規劃的實踐經驗，提出硫化群控的解決方案，以昆侖通泰觸摸屏的硫化機進行組網為例，通過MODIBUS總線方式實現數據通訊控制，該方案組網簡單，控制可靠，能夠同時實現10臺硫化機的過程數據采集和硫化工藝控制。

下面從系統架構、案例實施、系統功能等方面進行逐一描述，群控組網方式較多。傳統方式以PLC直接加通訊模塊組網較多，本文以昆侖通泰觸摸屏組網為例，實現硫化的集群化管控，對于前期已采購觸摸屏控制設備的企業有效降低實施成本。

2 系統架構

系統采用三層架構體系設計，架構圖如圖1所示。層是PCS層，PCS層實現了設備的控制，實現觸摸屏對PLC的直接控制，同時起到群控與PLC的通訊紐帶，起到“承上啟下”的作用。層是MES層由群控管理系統來實現，可以和十多臺觸摸屏通訊，實現工藝數據的下載，過程數據的采集。第三層為SYS服務層，服務器集中存儲數據，對外發布服務，實現內部數據的分析，外部用戶對系統數據的訪問。觸摸屏和PLC之間采用PLC的通訊協議，MES層和觸摸屏之間采用MODIBUS通訊協議，SYS服務層和MES層之間采用TCP/IP標準協議，組建標準的網絡，對外發布系統租用移動運營商的公網資源。

基于上述體系架構實現硫化設備的管控。首先以硬件實現網絡架構為基礎，目前有多種組網方式，由串口通訊模塊、網絡通訊模塊、總線方式的工業組網方式，上述方式都需要在現有PLC控制系統擴展對應的模塊來實現，本方案針對現有觸摸屏進行聯網，無需增加硬件的方式來實現，通訊采用MODIBUS通訊協議，下面以昆侖通泰的觸摸屏來介紹設置步驟。

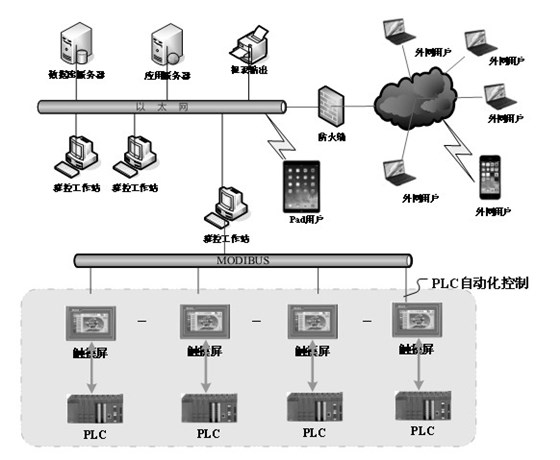

圖1系統架構圖

3 硬件組態設計
